取消
首页 > 产品频道

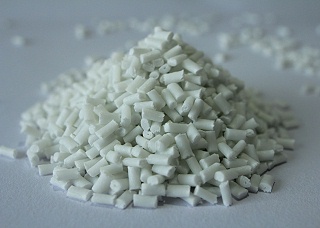

3D打印专用玻纤增强PP
产品简介
玻纤增强PP加入玻纤后，材料的耐热温度提高，由于玻纤的加入，限制了塑料的高分子链间的相互移动，因此，玻纤增强PP的收缩率下降，刚性、抗冲击性、拉伸强度、压缩强度、弯曲强度及阻燃性都得以提高。
电话咨询：400-606-8757
- 产品详情 ...
| 3D 打印用玻纤增强PP 物性表 | ||||
|
检测项目
(Item)
|
测试标准
(Test Method)
|
测试条件
(Test)
|
单位
(Units)
|
3D打印用玻纤增强PP |
|
密度
(Density)
|
ISO 1183 | 23℃ | g/cm³ | 1.17 |
|
熔融指数
(Melt Flow Rate)
|
ISO 1133 | 230℃，2.16kg | g/10min | 2.2 |
|
收缩率
(Shrinkage)
|
HM method 平行 | 23℃ | % | 0.1-0.3 |
|
拉伸强度
(Tensile Strength)
|
ISO 527-2 | 50mm/min | MPa | 63 |
|
断裂伸长率
(Elongation at break)
|
ISO 527-2 | 50mm/min | % | 8 |
|
弯曲强度
(Flexural Strength)
|
ISO 178 | 2mm/min | MPa | 78 |
|
弯曲模量
(Flexural Module)
|
ISO 178 | 2mm/min | MPa | 4000 |
|
热变形温度
(HDT)
|
ISO 75 | 120℃/h, 0.45MPa | ℃ | 155 |
|
简支梁冲击强度
(Charpy Impact Strength)
|
ISO 179 | 23℃ | KJ/m² | 27 |
|
悬臂梁冲击强度
(Izod Impact Strength)
|
ISO 180 | 23℃ | KJ/m² | - |
|
阻燃性
(Flame retardancy)
|
UL-94 | Horizontal Flame Test | Class | HB |
|
产品特点
(Features)
|
- | - | - | 高刚性 高强度 耐高温 抗冲击 |
|
产品用途
(Application)
|
- | - | - | 3D打印 |
